免基礎混凝土攪拌站工作原理：
混凝土攪拌站分為四個部分:砂石給料、粉料(水泥、粉煤灰、膨脹劑等) 給料、水與外加劑給料、傳輸攪拌與存儲.其工作流程：攪拌機控制系統上電后,進入人- 機對話的操作界面,系統進行初始化處理,其中包括配方號、混凝土等級、坍落度、生產方量等.根據稱重對各料倉、計量斗進行檢測,輸出料空或料滿信號,提示操作人員確定是否啟動攪拌控制程序.啟動砂、石皮帶電機進料到計量斗;打開粉煤灰、水泥罐的蝶閥,啟動螺旋機電機輸送粉煤灰、水泥到計量斗;開啟水倉和外加劑池的控制閥使水和外加劑流入計量斗.計量滿足設定要求后開啟計量斗斗門,配料進入已啟動的攪拌機內攪拌混合,到設定的時間打開攪拌機門,混凝土進入己接料的攪拌車內。

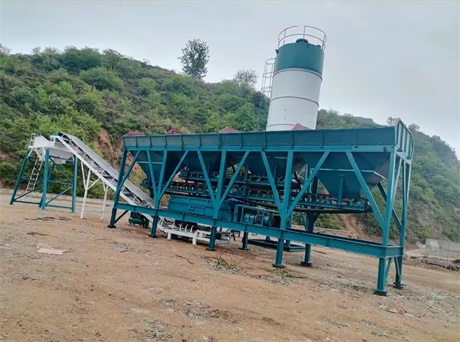

免基礎水泥穩定碎石攪拌站是結合實際現場作業經驗，研制而成，用于修筑公路、城鄉道路等砂礫穩定層的連續生產拌制工作，也可用于灰土穩定層的生產及可壓實混凝土的生產拌和。產量200~600t/h，可拌合2~9種不同規格，不同品種的物料，它采用工業電腦控制系統，實現了骨料、水泥和水的自動配比，具有計量準確、攪拌均勻、操作方便、環保好、生產效率高等特點，適合大流量連續作業，是修筑公路必備的理想攪拌設備。
1 粉料大口螺旋給料機避免受潮易堵塞現象。
2 骨料斗加寬�？芍苯佑�50型裝載機上料，而不會產生混料。
3 采用壓力信號計量,操作簡單維修方便更不影響生產。
4 電腦調速，運行平穩，減少故障發生，提高工作效率。
5 多種粉料供給形式可選擇：人工拆包水泥或散裝水泥均可。
6 全微機控制系統，系統具有：關機、開機過程管理和狀態檢測功能，故障報警和過載報警及欠壓保護功能。
7 單電機驅動減速機，大齒輪同步傳動，工作穩定，耐沖擊振動，抗過載能力強。
8 為清理、保養方便，在攪拌機底部設置了排料口。

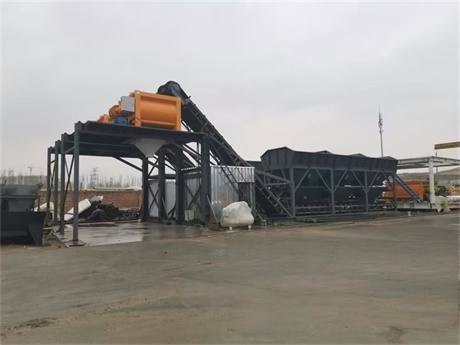

免基礎混凝土攪拌站:HZS60D產品結構特點：
⑴機架：機架分上機架和下機架。上機架頂部安裝水泥秤、水秤及其支架、砂石集料斗及支架，上機架中部安裝攪拌主機，下部安裝卸料斗；下機架是上機架的支撐部件，一二層平臺之間設有扶梯，主樓上半部采用彩板封閉。
⑵骨料供給系統：PL1600A型配料機由倉架、倉體、皮帶機、計量斗、計量杠桿及傳感器組成。倉體是3個8m3的儲料倉及圍板，倉下口敞開式，骨料分別由3臺皮帶輸送機輸送至計量斗，計量方式是計量杠桿---傳感器---電子秤，自動完成砂、石等物料的配料。計量斗下部是1臺皮帶機，將骨料送至18o皮帶機。18o皮帶機由電動滾筒、槽型托輥、下托輥、清掃器、輸送帶、張緊裝置、接料槽和機架組成。將骨料送至集料斗。集料斗由斗體、支架、開關門裝置、防塵罩組成。將骨料投入攪拌機。
⑶水泥供給系統：水泥（粉煤灰）筒倉由支架、筒體、卸料門、除塵器、破拱裝置、輸料管等組成。水泥經敞開卸料門進入螺旋輸送機。螺旋輸送機由整機和吊裝裝置組成。將水泥輸送至水泥秤。水泥秤由計量斗及拉桿、蝶閥、傳感器、除塵管組成。將水泥投入攪拌機。
⑷水供給系統：水箱或水池，根據水的資源條件用戶自備水路系統由水泵及支架、水管及管件等組成。將水輸送至水秤。水秤由計量斗及拉桿、蝶閥、傳感器組成。將水投入攪拌機。
⑸液態外加劑供給系統：儲料桶由兩套儲料桶及支座、不銹鋼泵及支座、排液管閥等組成。管路系統由膠管、管件、閥門、電磁閥組成。將液態外加劑送至其計量秤。外加劑計量秤由計量斗及拉桿、蝶閥、傳感器及支架組成。將液奢望外加劑投入水秤，與水一并投入攪拌機。
⑹壓縮空氣供給系統：由空壓機、三聯體、管路、電磁換向閥、快換接頭、空氣過濾器等組成。將壓縮空氣送至氣缸、蝶閥、破拱等用氣點。
免基礎HZS90型混凝土攪拌站產品結構特點：
1、攪拌混凝土質量好:攪拌機葉片耐磨性高，角度設計合理，攪拌效果好、速度快，使用周期長�？蛇xJS1500,主機特點：齒輪減速器，體積小、效率高。襯板、葉片材質為高鉻耐磨鑄鐵，角度設計合理，攪拌效果好、速度快，使用周期高達5萬罐以上。四軸端配有全自動密封注油系統，并在操作室內設有主機運行報警器,全自動檢測減速箱油量、溫度、卸料泵油量，潤滑油油量及密封壓力。卸料門為液壓油泵控制，有三個停留點及手動開閘，無噪音。檢修門設有安全開關，開門既斷電，確保檢修人員安全。超重設計，減震佳。
2、生產率高:每循環出1.5m3混凝土。幾個稱重計量秤可同時工作。攪拌機上方設有骨料集料斗，皮帶輸送機可有效輸送骨料。水泥倉采用進口氣墊破拱裝置，采用干燥的壓縮空氣，確保水泥的順利輸送。
3、計量準確度高：選用四個骨料計量秤分別計量，計量時間充足、量程小，誤差值小。與累計皮帶秤比較，還可避免皮帶機頻繁啟動。
4、安全性能好：控制系統采用計算機工作站，功能多、容量大、抗干擾能力強�？刂葡到y(tǒng)安全。攪拌機軸端密封與支承機構，密封與支承部分選用分離結構，密封裝置固定在攪拌筒的端板上，采用浮動密封環和壓力油集中潤滑形式，維修方便。
5、布置的靈活性：骨料倉與主機部分可一字形布置，也可直角形布置。后臺配料可在地上用裝載機上料，也可設在地下用推土機推料。水泥倉100t、80t、50t三種容量供用戶選擇。水泥和粉煤灰由螺旋輸送機輸送，螺旋輸送機有四種規格Φ325、Φ273、Φ219、Φ194供用戶選用。
6、電氣控制系統:工控微機自動控制系統的設計。系統包括：控制柜、動力柜、微機、顯示器、打印機、鼠標等。整套系統控制性能指標高，抗干擾能力強，功能豐富的計算機控制軟件及全漢字圖形顯示系統，使攪拌站的管理與控制極其簡便。從投料、計量、攪拌到混凝土卸料的全過程以及原材料消耗情況統計等均可由一名操作員在控制室內的控制柜上完成。主要控制電器元件選用品牌產品，目前該控制系統已廣泛使用，并得到用戶的認可。
|
|
|
