穩定土拌和設備一體機也稱為移動式水穩拌和站全套設備的采用模塊移動式設計，物料儲料、稱量、輸送、攪拌、卸料和全自動控制系統集中于單個拖掛單元的穩定土攪拌設備，可用牽引車牽引轉移，占空中積小，安裝快捷，操作簡便易行。其雙電機雙臥軸強迫延續式攪拌機，設計合理、攪拌均勻。水穩一體機設備是鐵路、公路、市政、機場、大壩等基層施工的理想設備。水穩拌和設備一體機特點：
1、結構簡單，組合方便，占地面積小，可移動性強，投資省。
2、攪拌主機采用雙臥軸強制式攪拌主機，攪拌質量均勻，效率高。
3、全部采用低故障率的電子秤量系統。
4、具有配比儲存、落差自動補償，可進行手動、半自動、自動控制的微機系統。
5、根據用戶的不同需求，增加附屬設備，增加功能。組合形式可靈活選擇，以滿足不同用戶、不同場合的要求。

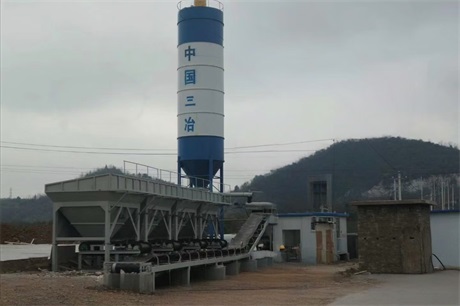

700型穩定土拌和設備是一種穩定土基層修筑機械，具有材料級配攪拌均勻性好、節省材料、便于計算機自動控制等特點，能較好的保證穩定土材料的質量。環保型700噸穩定土拌和設備組成說明：
1、骨料稱重為托輥稱重,計量穩定、波動小。
2、粉料稱重為螺旋秤結構。粉料一級計量采用螺旋輸送機，可提供均勻的料流，而且不會有倒流現象，確保反饋控制所需的線性給料關系。
3、在線反饋控制：一級計量采用變頻調速控制，二級稱重計量采用皮帶秤或螺旋秤。稱重信號傳輸?shù)椒Q重儀表直接控制變頻器調節給料量。實現全自動在線反饋控制,可提供良好的計量。
4、稱重儀表控制：采用稱重儀表計算機及變頻器，各路獨立計量，獨立控制，可手動和自動程序操作，操作簡便，工作可靠。配料比例設定，調整方便，整機配有安全報警緊急停車系統。
5、模塊化設計：安裝及轉移場地快速方便，并可根據用戶需要進行不同組合和配置。骨料料斗有三斗、四斗、五斗、六斗等多種組合可供選配。粉料倉有1個、2個、3個、4個等可供選配。成品料倉有：8、10、12方等可供選擇。
6、主機框架采用矩形管設計。結構合理，強度高，外形壯觀、氣派。
7、攪拌性能：采用雙臥軸強制式攪拌主機，攪拌有效長度大，雙電機驅動，動力強勁效率高，大容量，低充盈率，高鉻耐磨合金攪拌葉片加長加密拌和物料均勻，避免離析的發生。

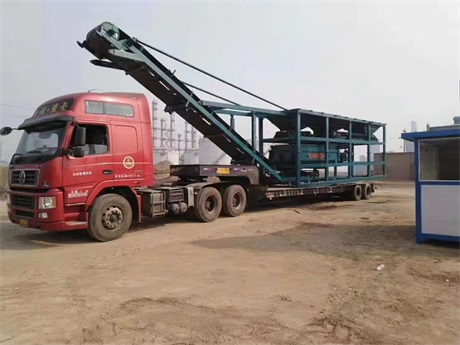

移動式穩定土拌和設備是把固定式水穩拌合站的物料儲料、稱量、輸送、攪拌、卸料和全自動控制系統集中于單個拖掛單元上的，與固定式全的所有生產過程、操作方式、維修保養方法完全相同；同時具備了移動靈活、拆裝迅捷簡便、存放管理簡單等特有的優勢。也稱為水穩拌合站一體機或移動式水穩拌合站。
移動式穩定土拌和設備產品主要特點：
1.結構緊湊，在拖掛掛單元上集中了物料儲料、稱量、輸送、攪拌、卸料和全自動控制系統等穩定土生產的幾乎所有工序。
2.人機操作界面人性化，工作性能穩定，各種惡劣環境下依然可以穩定運行。
3.雙臥軸強制式攪拌機，連續運行能力強，攪拌軌跡全面，攪拌運動強力，攪拌快速均勻。
4.四重密封設計，杜絕軸頭漏漿問題，效率高，損耗少，安裝和維護方便。
5.全套設備通過全掛形式可快速運到施工工地并現場組裝就位，無需調試即可施工。
6.自動化程度高、機動性能強、操作簡單、穩定性好。
7.結構堅固，空間布局緊湊合理，保證靈活性的同時也保證生產能力。
8.移動式攪拌站占地少且轉場移動方便，使基礎工程量大為減少。
穩定土拌合站機械型號,穩定土拌和設備參數生產能力從 300t/h 至 900t/h ，計量方式為電腦式計量，電機調速方式分變頻調速，適合不同級配的需求， 能滿足用戶多種施工要求 ；采用工業微機控制系統，具有手動、自動選擇，整套設備只需配備一名操作工；具有對材料適應強、級配種類多、操作簡單、結構緊湊、布局合理、便于安裝、調試、維護等特點。

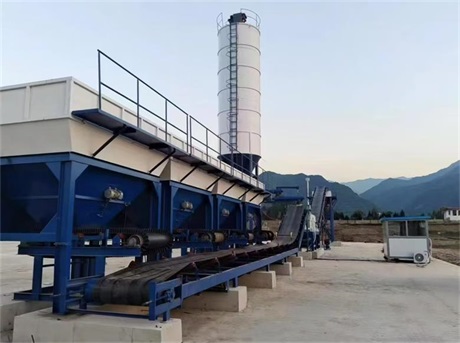

1.配料系統由骨料倉、稱量皮帶機、集料皮帶機組成。用戶可自由選配料倉數目。具有結構緊湊、布局合理、料倉容積大、上料高度低、易操作、便于維護等特點。
2.由渦輪流量傳感器和計算機控制系統組成的閉環控制系統，只要在電腦上輸入水的百分比。就可完成水量的設定和調整，隨改隨調, 控制響應時間快。
3單電機驅動減速機，大齒輪同步傳動，工作穩定，耐沖擊振動，抗過載能力強。
4.稱重傳感器、變頻調速電機、變頻器、計算機控制系統組成的閉環控制系統，抗干擾能力強，可對各種骨料分別進行連續動態稱量，使骨料出料為均勻，配比準確。
5粉料大口斜錐、大口螺旋給料機避免受潮易堵塞現象，使粉塵計量穩定均勻連續，能有效減少粉料的浪費和成品料報廢，穩定材料成本控制，調速螺旋給料機、稱量螺旋、變頻器、計算機控制系統組成的粉料配送閉環控制系統，實現了粉料流量的實時監測和調節，降低了用戶損失，提高了成品料質量。
6. 多種粉料供給形式可選擇：人工拆包水泥或散裝水泥均可
7.全微機控制系統，系統具有：關機、開機過程管理和狀態檢測功能，故障報警和過載報警及欠壓保護功能，手動、半自動、全自動多種操作形式�？蓛�(chǔ)存配比、產量等數據，并可輸出打印統計報表。給現場管理、調度、監控提供了強有力的支持。故障自動檢測和報警的功能，提高了整機自動化水平和整機性能。全密封、帶空調的控制房，提高了操作人員的舒適度，減輕了操作勞動強度。
8.攪拌好的成品料由平皮帶機送到成品料倉,具有結構簡單、維護方便、故障率低，提升高度高等特點。
穩定土拌和設備的保養
1、施工期間，水穩拌和站的清理工作要到位。因?yàn)樵谑┕r(shí)，會有一些原料或者半成品掉到輸送帶或者攪拌缸周圍，如果不及時清理，便會堆積在一起，進而影響整個輸送帶的正常運轉。所以水穩拌和站在運轉時，要不斷清理，生產水泥和穩定土碎石時，只要停機就立馬清理。
2、檢查攪拌站各運轉部位潤滑點的潤滑情況。潤滑不足，軸端密封中浮封環易損壞，造成軌端漏綴，形成一系列危害。鏈條的潤滑也異常重要，每星期至少打開一次各傳動鏈條罩殼，并在鏈條上加涂少量的潤滑脂，每工作300小時清洗鏈條一次。
穩定土拌和設備維護與保養
1.在作業過程中和班次作業結束后，經常檢查，維護保養，易損件及時更換。
2.各傳動部位有足夠的潤滑，各部位潤滑參照潤滑表進行加注、涂抹，減速機換油時應清洗干凈箱內的鐵屑、雜質。加油時注意油的清潔和充盈程度，各轉動機構檢查是否運轉正常，又無雜音，如發現故障應及時排除、
3.對各緊固連接件，經常檢查是否松動、損壞、變形。
4.雨天及長期停機時，應將電機、減速機、空氣壓縮機、振動器等蓋好，防止雨淋。
5.整機一般一年油漆一次。
6.經常檢查所有電纜有無損傷，定期檢查空氣開關，各接觸器、控制器觸頭的接觸及腐蝕情況，動靜觸電面應光滑，接觸器銜鐵上的灰塵污垢及時清除。
7.如輸送帶一邊磨損嚴重或輸送帶偏向一邊，可能滾筒托輥表面粘有物料，如無粘料則調整從動滾筒的拉緊螺桿。
穩定土拌和設備作業條件：
1.供電電壓380V±5﹪供電頻率50HZ±5﹪
2.原材料要求：（按材料適應范圍）
皮帶輸送機可輸送堆積密度為0.5～2.5／立方米的各種塊狀、粒狀、粉狀物料，不能運輸酸性、堿性、有毒及有機溶劑等成份，對運輸膠帶有明顯腐蝕的物料。
3.環境溫度：﹣10℃～＋40℃，控制室內無灰塵。
振動式穩定土拌和站設備在繼承傳統攪拌機械優點的基礎上，采用葉片強制攪拌與振動作用相結合的技術，能在較短時間內使混合料在宏觀上及微觀上都達到均勻，從而提高水泥穩定土的攪拌質量和效果，并且節約水泥。特點：
（一) 縮短攪拌時間：優化調整上料時間,相比傳統水泥穩定土攪拌機時間短，效率高，在振動作用下快速將混合料攪拌均勻。
（二）降低水泥用量：采用振動攪拌技術，將混合料中的水泥團，灰團震碎，使其充分分布在混合料中，達到同樣標準的成品料水泥用量少。
(三）降低用水量：振動攪拌機將混合料充分混合，有效降低用水量。
(四）提高混合料成品的均勻性：振動攪拌機將混合料充分的攪拌，使成品料達到充分的均勻性，防止離析發生。
（五）減少水泥穩定碎石基層裂縫：振動式水泥穩定土攪拌機將混合料攪拌更加均勻，從而有力的減少了水泥穩定碎石基層裂縫的出現。
（六）施工結束后，清理方便，節省勞動力。
|
